철근콘크리트슬래브는 철근과 콘크리트를 일체화해 바닥과 지붕을 구성하는 대표적인 건축 구조 부재입니다. 사람이 사용하는 바닥의 하중, 칸막이와 마감재의 무게, 설비 하중을 받아 보·벽·기둥 또는 기초로 전달하며, 층간 공간을 분리하고 건물의 사용성을 확보하는 역할도 합니다. 평평한 판처럼 보이지만 실제로는 지지 조건, 하중의 방향, 개구부 위치, 처짐과 진동, 화재 및 내구성까지 함께 검토해야 하는 중요한 구조 요소입니다.
이 문서는 건축 분야에서 철근콘크리트슬래브를 계획하거나 시공·점검할 때 알아야 할 기본 개념과 실무 기준을 정리한 자료입니다. 실제 치수, 철근량, 콘크리트 강도와 시공 방법은 건물의 용도와 구조계산, 현장 조건에 따라 달라지므로 구조도면과 구조기술자의 검토를 우선해야 합니다.
철근콘크리트슬래브의 정의와 구조 원리
콘크리트는 압축력에 강하지만 인장력에는 상대적으로 취약하고, 철근은 인장력에 효과적으로 저항합니다. 따라서 슬래브의 휨이 발생할 때 인장 측에 배치된 철근이 힘을 부담하고, 콘크리트는 압축 영역과 철근 주변의 부착을 담당하도록 설계합니다. 철근과 콘크리트가 충분히 부착되어야 두 재료가 함께 변형하며, 피복 두께가 확보되어야 철근의 부식과 화재에 대한 저항성도 유지됩니다.
하중은 슬래브에서 바로 기둥으로만 전달되는 것이 아니라, 슬래브의 지지 방식에 따라 보, 벽, 기둥, 기초로 단계적으로 전달됩니다. 슬래브가 한 방향으로 주로 휘는지, 두 방향으로 함께 휘는지는 평면 비율과 지지 조건에 따라 달라집니다. 구조적으로는 휨뿐 아니라 전단, 국부적인 뚫림전단, 처짐, 균열, 진동, 온도와 건조수축의 영향도 검토 대상입니다.
- 주근
- 주된 휨 방향의 인장력을 부담하도록 배치하는 철근입니다. 경간과 지지 조건에 따라 위치와 방향이 달라집니다.
- 배력근 또는 온도·수축철근
- 주근과 직각 방향으로 배치되어 하중을 분산하고 온도 변화와 건조수축에 따른 균열을 제어합니다.
- 상부 철근
- 연속 슬래브의 지점 부근처럼 상부가 인장되는 구간에서 휨에 저항하도록 배치합니다.
- 피복
- 철근 표면에서 콘크리트 외측 면까지의 거리로, 구조적 내구성과 화재 보호에 영향을 줍니다.
필요한 상황과 적용 범위
철근콘크리트슬래브는 공동주택, 업무시설, 상업시설, 학교, 창고, 주차장 등 다양한 건축물의 층바닥과 옥상에 적용됩니다. 현장에서 타설하는 방식은 평면과 구조 형상을 비교적 자유롭게 구성할 수 있고, 바닥의 질량과 차음 성능을 확보하기 쉽다는 장점이 있습니다. 반면 콘크리트가 굳는 시간이 필요하고 거푸집과 동바리, 양생 관리가 요구되므로 공정 계획을 충분히 세워야 합니다.
습기가 많거나 외기에 노출되는 공간, 차량 하중이나 기계 진동이 작용하는 공간, 장스팬이 필요한 공간에서는 일반적인 주거용 바닥과 다른 검토가 필요합니다. 욕실과 발코니처럼 물이 고일 수 있는 곳은 구조 검토 외에 방수 경사, 배수구 주변 보강, 방수층 보호와 마감 높이까지 함께 계획해야 합니다. 대형 개구부, 계단실, 설비 샤프트, 바닥 단차가 있는 곳도 철근 배치와 하중 흐름을 방해하지 않도록 초기 설계 단계에서 조정합니다.
종류와 세부 유형
1. 한 방향 슬래브
두 방향 중 한쪽이 상대적으로 길거나 지지 조건이 한 방향으로 명확할 때 주로 한 방향으로 휨이 발생하는 유형입니다. 주근은 주요 경간 방향으로 배치하고 직각 방향에는 배력근을 둡니다. 보와 벽의 위치가 규칙적인 건축 평면에서 계획하기 쉽지만, 큰 개구부나 불규칙한 지지 조건이 있으면 별도의 구조 검토가 필요합니다.
2. 양방향 슬래브
네 변의 지지 조건과 평면 비율에 따라 두 방향으로 하중을 분담하는 유형입니다. 기둥 간격과 평면 효율을 고려할 수 있지만, 두 방향의 철근 배치와 지점 부근의 상부 보강을 세밀하게 검토해야 합니다. 개구부가 많거나 기둥 배치가 불규칙하면 하중 흐름이 복잡해질 수 있습니다.
3. 보가 있는 슬래브
슬래브의 하중을 보가 받아 기둥이나 벽으로 전달하는 일반적인 구성입니다. 보가 처짐과 하중 전달에 유리한 반면, 천장에 보가 돌출되어 설비 배관과 실내 마감에 영향을 줄 수 있습니다. 보와 슬래브의 접합부에서는 철근 정착, 이음, 피복과 콘크리트 충전 상태를 함께 확인합니다.
4. 플랫 플레이트와 플랫 슬래브
보를 줄이거나 없애 평평한 천장을 확보하는 방식입니다. 실내 공간 활용과 설비 배치에는 유리하지만 기둥 주변의 뚫림전단과 국부적인 균열, 처짐을 중요하게 검토해야 합니다. 기둥 크기와 슬래브 두께, 지점 보강 방식은 구조계산 결과에 따라 결정합니다.
5. 중공 슬래브와 데크를 활용한 유형
자중을 줄이기 위해 내부에 중공재를 두거나 금속 데크를 거푸집 또는 구조 요소로 활용하는 방식도 있습니다. 자중 감소와 시공성 개선이 가능하지만 중공재의 위치 이탈, 콘크리트 충전, 접합부 보강, 내화 및 설비 관통부 처리를 별도로 관리해야 합니다.
설계와 시공 절차
- 사용 조건과 하중 파악: 건물 용도, 활하중, 고정하중, 칸막이와 마감재, 설비 및 특수 장비 하중을 확인합니다. 향후 용도 변경 가능성도 검토해야 합니다.
- 구조 시스템 결정: 경간, 기둥과 벽의 위치, 보의 유무, 층고, 설비 공간, 시공 장비와 공사 순서를 종합해 구조 형식을 정합니다.
- 구조계산과 도면 작성: 휨, 전단, 뚫림전단, 처짐, 균열, 내진과 내화 관련 조건을 검토하고 철근 직경·간격·정착·이음 및 개구부 보강을 도면에 표시합니다.
- 거푸집과 동바리 설치: 슬래브의 위치와 레벨, 처짐에 대한 가설 조정, 동바리의 간격과 지반 지지 상태를 확인합니다. 하부층에 전달되는 하중도 고려해야 합니다.

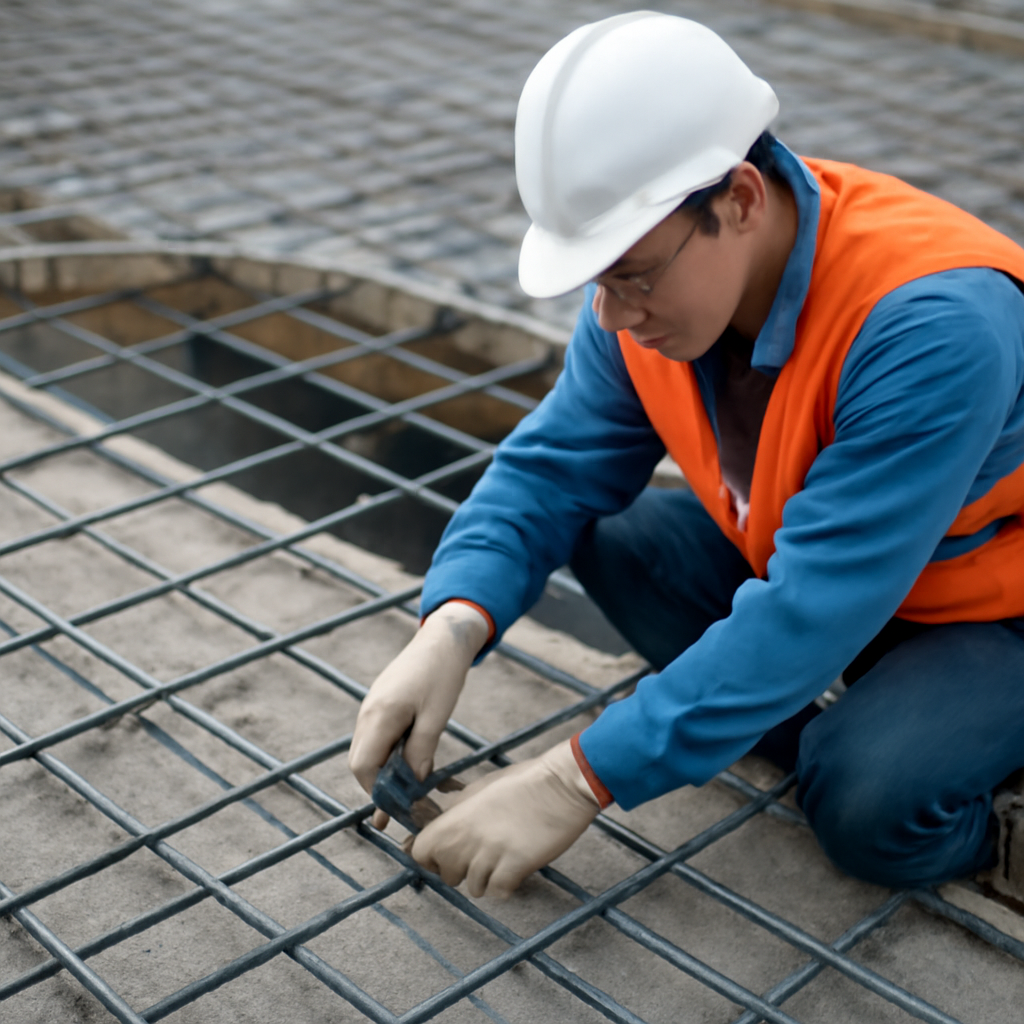

- 철근 조립: 하부근, 상부근, 보강근, 개구부 주변 철근을 도면에 맞게 배치하고 간격재와 체어를 사용해 철근 위치와 피복을 유지합니다.
- 매립물 사전 확인: 전기 박스, 배관, 슬리브, 인서트와 설비 관통부를 설치하되, 임의로 철근을 절단하거나 이동하지 않습니다.
- 타설 전 검사: 거푸집의 누수와 변형, 철근의 직경·간격·정착, 피복, 청소 상태, 타설 동선, 콘크리트 품질서류를 확인한 뒤 타설을 진행합니다.
- 콘크리트 타설과 다짐: 특정 부위에 콘크리트가 과도하게 쌓이지 않도록 순서를 조절하고, 진동 다짐으로 공극을 줄입니다. 과도한 진동으로 재료분리가 일어나지 않도록 주의합니다.
- 마감과 양생: 표면 레벨과 평탄성을 조정한 후 초기 건조를 막고 충분한 습윤 또는 적절한 양생을 시행합니다. 양생 중 조기 재하와 충격을 제한합니다.
- 해체와 후속 공정: 콘크리트 강도와 구조기술자의 지시에 따라 거푸집과 동바리를 해체하고, 해체 후 처짐·균열·벌집·노출철근을 점검합니다.
선택과 계획 시 판단 기준
적합한 철근콘크리트슬래브 형식은 슬래브만 따로 결정하지 않고 건물 전체 구조 시스템 안에서 선택해야 합니다. 먼저 경간과 기둥 간격을 확인하고, 보가 천장 높이와 설비 배관에 미치는 영향을 검토합니다. 평평한 천장이 중요한 공간이라면 플랫 계열을 검토할 수 있지만, 기둥 주변의 전단과 처짐에 대한 보강이 필요한지 확인해야 합니다.
다음으로 건물의 사용 하중과 진동 민감도를 판단합니다. 사무실과 주거 공간, 기계실, 주차장, 창고는 요구 조건이 다르며, 무거운 장비가 설치되는 위치는 일반 바닥 하중만으로 평가해서는 안 됩니다. 배관과 덕트가 많이 지나가는 층은 슬래브 두께와 관통부 위치를 초기부터 조정해야 현장 임의 천공을 줄일 수 있습니다.
공사 방식도 중요한 기준입니다. 현장 타설은 형상 대응력이 높지만 거푸집과 양생 기간이 필요하고, 프리캐스트나 데크를 결합하는 방식은 공기 단축에 도움이 될 수 있으나 운반, 양중, 접합부, 현장 조립 정밀도를 검토해야 합니다. 구조 성능, 공사 기간, 현장 접근성, 재료 조달, 인력과 장비 조건을 함께 비교해야 합니다.
비용·공사 기간·현장 조건에 영향을 주는 요소
철근콘크리트슬래브의 비용은 콘크리트와 철근의 물량만으로 결정되지 않습니다. 슬래브 두께와 경간, 철근량, 보와 기둥의 형상, 거푸집 종류, 동바리 설치 높이, 양중과 펌프카 접근성, 층별 반복성, 개구부와 단차의 수가 함께 영향을 줍니다. 지하층이나 고층부처럼 반입과 타설 동선이 복잡한 곳은 장비와 작업 인력의 생산성이 달라질 수 있습니다.
공사 기간은 구조 형식, 층 반복 여부, 거푸집 시스템, 콘크리트 공급 안정성, 양생 조건, 후속 마감 일정에 좌우됩니다. 비나 한파, 폭염, 강풍 같은 기상 조건은 타설과 양생 계획을 변경할 수 있으며, 설비 매립물의 확정이 늦어지면 타설 전 대기 시간이 늘어날 수 있습니다. 정확한 공사비와 일정은 도면, 물량산출서, 현장 조건을 기준으로 산정해야 하며 일반적인 단가나 기간을 모든 현장에 그대로 적용해서는 안 됩니다.
품질관리와 문제 예방
균열 예방
콘크리트의 건조수축, 온도 변화, 부등침하, 과도한 하중, 철근 위치 오류는 균열의 원인이 될 수 있습니다. 균열을 완전히 없애기보다 발생 원인과 폭, 위치, 진행 여부를 관리하는 접근이 필요합니다. 철근 피복과 간격을 지키고, 타설 후 급격한 수분 증발을 막으며, 개구부 모서리와 단차 부위에 필요한 보강을 누락하지 않아야 합니다.
처짐과 진동 관리
초기에는 눈에 띄지 않던 처짐이 장기간에 걸쳐 증가할 수 있으므로 경간이 길거나 하중이 큰 바닥은 설계 단계에서 사용성 검토를 충분히 해야 합니다. 칸막이와 마감재를 조기에 설치하면 처짐에 따른 손상이 커질 수 있어 구조체의 상태와 공정 순서를 함께 관리합니다. 사람이 많이 이동하거나 기계가 작동하는 공간은 진동도 별도로 검토합니다.
타설 품질 관리
설계에 맞는 콘크리트가 반입되었는지, 운반과 대기 시간이 적절한지, 현장에서 임의로 물을 추가하지 않았는지 확인합니다. 타설 중 철근이 내려앉거나 간격재가 이탈하지 않는지 관찰하고, 콜드 조인트가 생기지 않도록 작업 구획과 공급 순서를 계획합니다. 표면에 물이 올라오는 블리딩과 재료분리가 심하면 원인을 확인한 뒤 조치해야 합니다.
개구부와 관통부 관리
배관을 설치하기 위해 현장에서 철근을 절단하거나 콘크리트를 무단으로 천공하면 구조 성능이 저하될 수 있습니다. 슬리브와 매립물은 타설 전에 위치를 확정하고, 구조도면에 표시되지 않은 변경은 구조 담당자의 검토를 거쳐야 합니다. 특히 기둥 주변, 보와 슬래브 접합부, 큰 개구부 가장자리는 임의 변경을 피해야 합니다.
완공 후 관리 방법
완공 직후에는 표면 균열, 누수, 들뜸, 벌집, 노출철근, 단차와 배수 상태를 기록합니다. 균열이 발견되면 위치와 길이, 폭, 방향, 발생 시점, 주변 누수 및 하중 조건을 함께 기록해야 원인 추정에 도움이 됩니다. 단순한 표면 건조수축인지 구조적 이상과 관련된 것인지는 균열 하나만으로 판단하기 어려우므로 반복 관찰과 전문가 검토가 필요합니다.
옥상과 발코니는 방수층과 배수구가 막히지 않도록 관리하고, 누수가 슬래브 내부로 장기간 침투하지 않게 해야 합니다. 무거운 장비나 물탱크, 적재물을 새로 설치할 때는 기존 설계 하중을 확인합니다. 천장에 얼룩이 생기거나 콘크리트가 박리되고 철근이 녹슨 흔적이 보이면 원인을 제거한 후 보수 방법을 정해야 하며, 단순히 표면을 덧바르는 것으로 끝내서는 안 됩니다.
현장 점검 체크리스트
- 구조도면의 슬래브 두께, 레벨, 경간과 현장 시공 위치가 일치하는가
- 철근의 종류, 직경, 간격, 방향, 정착 길이와 이음 위치가 도면과 맞는가
- 상부근이 작업 중 밟혀 내려앉지 않았고 체어와 간격재가 충분한가
- 피복 두께가 확보되었으며 철근이 거푸집에 직접 닿지 않는가
- 개구부, 슬리브, 배관, 전기 매립물의 위치가 확정되었는가
- 거푸집의 레벨, 치수, 이음부 누수, 동바리의 수직도와 지지 상태가 양호한가
- 타설 구획과 콘크리트 공급 순서, 다짐 장비, 작업 인력이 준비되었는가
- 콘크리트의 배합과 반입 기록, 현장 품질시험 및 양생 계획이 관리되는가
- 타설 후 초기 건조, 충격, 조기 적재와 동바리 조기 해체를 방지하는가
- 완공 후 균열, 누수, 처짐, 박리, 노출철근과 무단 천공 여부를 정기적으로 확인하는가
자주 묻는 질문
철근콘크리트슬래브와 일반 콘크리트 바닥은 같은 것인가요?
같지 않습니다. 구조용 철근콘크리트슬래브는 철근과 콘크리트가 함께 하중을 부담하도록 설계된 부재입니다. 단순 바닥 콘크리트나 마감용 몰탈은 구조 하중을 맡는 방식과 설계 기준이 다르므로 용도를 구분해야 합니다.
슬래브에 균열이 생기면 즉시 위험한가요?
균열의 위치, 폭, 방향, 깊이, 진행 속도와 누수 여부에 따라 의미가 달라집니다. 건조수축에 의한 표면 균열도 있지만, 지점 주변의 사선 균열이나 지속적으로 커지는 균열, 철근 부식과 함께 나타나는 박리는 점검이 필요합니다. 사진과 측정 기록을 남기고 구조 전문가의 확인을 받는 것이 안전합니다.
배관 설치를 위해 철근을 잘라도 되나요?
임의로 자르거나 구부리면 안 됩니다. 철근콘크리트슬래브의 철근은 하중 전달과 균열 제어에 관여하므로, 관통부 변경은 구조도면과 설비도면을 함께 검토하고 필요한 보강 방법을 정해야 합니다.
슬래브 두께가 두꺼우면 항상 더 안전한가요?
두께 증가는 강성과 내력을 높이는 데 도움이 될 수 있지만 자중 증가, 기둥과 기초 하중 증가, 층고 감소, 공사비와 양생 부담을 일으킬 수 있습니다. 필요한 두께는 경간, 하중, 지지 조건, 처짐과 전단 검토를 통해 결정해야 합니다.
타설 후 언제부터 무거운 자재를 올릴 수 있나요?
일률적인 날짜로 판단하기 어렵습니다. 콘크리트의 강도 발현, 양생 조건, 자재의 무게와 적재 위치, 동바리 존치 여부를 확인해야 합니다. 구조 담당자의 지시 없이 집중 적재하거나 동바리를 조기에 해체하지 않는 것이 원칙입니다.
오래된 철근콘크리트슬래브는 어떻게 점검하나요?
균열과 누수만 보지 말고 처짐, 진동, 박리, 철근 노출과 부식, 용도 변경에 따른 하중 증가 여부를 함께 확인합니다. 육안 점검만으로 내부 상태를 확정하기 어려운 경우 비파괴시험이나 부분 조사 등 적절한 진단 방법을 전문가가 선택해야 합니다.
욕실이나 발코니의 슬래브에서 특히 주의할 점은 무엇인가요?
구조 안전과 함께 방수, 배수 경사, 배수구 주변의 상세, 관통부와 단차 처리를 확인해야 합니다. 누수가 장기간 지속되면 콘크리트와 철근의 내구성이 저하될 수 있으므로 배수 불량과 방수층 손상을 조기에 보수해야 합니다.
마무리
철근콘크리트슬래브의 품질은 설계도면의 정확성만으로 결정되지 않습니다. 하중과 지지 조건을 바탕으로 한 구조계산, 철근과 매립물의 사전 조정, 거푸집과 동바리의 안정성, 콘크리트 타설 및 양생, 완공 후 하중과 누수 관리가 서로 연결되어야 합니다. 현장 조건이 도면과 다르거나 균열·처짐·누수처럼 구조 성능과 관련될 가능성이 있는 문제가 발견되면 임의 보수보다 먼저 공인 구조기술자 또는 관련 전문기관의 검토를 받아야 합니다.
